OPTIMIZACIÓN DE LA SEDIMENTACIÓN EN PLANTAS CONVENCIONALES MEDIANTE SISTEMAS DAF.

 Por Carlos Uzcategui

Introducción: El Desafío de Modernizar sin Reconstruir

En un entorno de creciente presión sobre los recursos hídricos y demandas regulatorias más exigentes, las plantas de tratamiento de agua convencionales enfrentan un reto crucial: optimizar su eficiencia sin recurrir a costosas ampliaciones estructurales. En este contexto, la implementación de sistemas de flotación por aire disuelto (DAF, por sus siglas en inglés) se perfila como una solución estratégica de alto valor, especialmente en la etapa de sedimentación.

Para Gerentes y tomadores de decisiones, adoptar tecnología DAF representa una vía clara hacia una mayor competitividad operativa, sostenibilidad y resiliencia ante eventos extremos, sin interrumpir la operación ni incurrir en gastos desproporcionados.

En este artículo, exploraremos cómo los sistemas DAF pueden complementar o incluso reemplazar etapas de sedimentación tradicional, ofreciendo mayor eficiencia, ahorro de espacio y costos operativos reducidos.

---

¿Qué es el Sistema DAF y Cómo Transforma la Sedimentación?

El sistema DAF sustituye o complementa el proceso convencional de sedimentación por gravedad, inyectando microburbujas de aire disuelto en el flujo de agua floculada. Estas burbujas se adhieren a las partículas suspendidas, generando una flotación controlada hacia la superficie, donde los sólidos son removidos mediante rastras mecánicas.

Este mecanismo ofrece ventajas inmediatas:

ü Mayor eficiencia en la remoción de partículas finas (hasta un 95% en turbiedad y algas).

ü Menor tiempo de retención (20-30 minutos vs. horas en sedimentación).

ü Reducción del espacio requerido, ideal para plantas con limitaciones de área.

ü Adaptabilidad a cambios en la calidad del agua, mejorando la resiliencia operativa.

ü Menor consumo de coagulantes, reduciendo costos químicos.

---

Comparativa: Sedimentación Convencional vs. Flotación por Aire Disuelto

Criterio	Sedimentación Convencional	Sistema DAF
Velocidad de clarificación	Baja a media	Alta
Sensibilidad a la turbidez	Alta	Baja
Requerimiento de espacio	Elevado	Bajo
Costo operativo	Medio	Medio a alto (pero compensado)
Flexibilidad ante eventos extremos	Limitada	Alta
Adaptabilidad en retrofit	Limitada	Alta (ideal para modernización)

---

Beneficios Estratégicos para la Alta Dirección

1. Modernización sin Disrupción Operativa

El sistema DAF puede integrarse sobre líneas existentes o en módulos compactos que operan en paralelo con los decantadores. Esto permite una transición progresiva sin detener la producción de agua potable.

2. Rentabilidad a Mediano Plazo

Aunque el costo de inversión inicial puede ser superior al de un decantador convencional, la recuperación se da en menos de 5 años debido al ahorro en productos químicos, menor volumen de lodos y reducción en costos de mantenimiento.

3. Mayor Control Operacional

El sistema DAF responde mejor ante cambios bruscos de carga orgánica o turbidez. Para sistemas de tratamiento que enfrentan fenómenos como lluvias intensas, crecidas o contaminación accidental, esta tecnología ofrece estabilidad y previsibilidad.

4. Reputación y Sostenibilidad

Implementar soluciones de vanguardia como el DAF posiciona a la empresa como líder en innovación, cumplimiento ambiental y eficiencia, elementos cada vez más valorados por inversionistas, entidades regulatorias y la ciudadanía.

---

Casos de Éxito: De la Teoría a la Práctica

Numerosas ciudades en Europa, Asia y América Latina han adoptado sistemas DAF como alternativa a la sedimentación convencional en condiciones críticas. Plantas de agua potable en Chile, Brasil y México ya reportan mejoras de hasta un 40% en la eficiencia de remoción de sólidos, reducción del consumo de coagulantes y una operación más estable durante eventos extremos.

---

Conclusión: La Hora de Decidir con Visión Estratégica

Para CEOs que lideran organizaciones dedicadas a garantizar el acceso sostenible al agua potable, la implementación de sistemas DAF no es simplemente una mejora técnica, sino una decisión estratégica. Significa transformar una debilidad operativa en una ventaja competitiva.

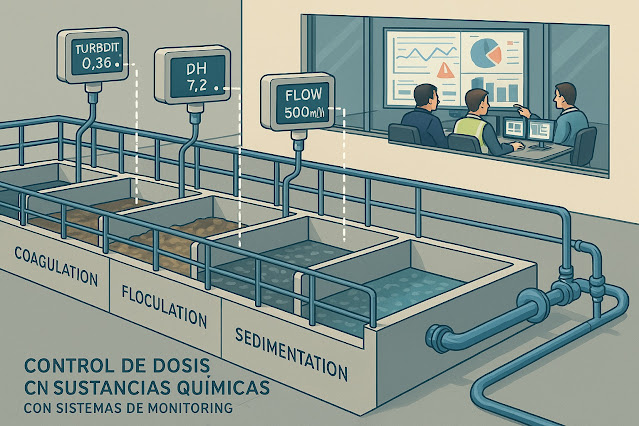

SISTEMAS DE MONITOREO AVANZADO: CUANDO EL CONSUMO DE SUSTANCIAS QUÍMICAS EN LAS PTAP, SE CONVIERTE EN UNA CARGA MUY PESADA

 Por Carlos Uzcategui

El tratamiento convencional de agua (PTAP) es esencial para garantizar el suministro de agua potable de calidad, pero conlleva retos importantes relacionados con la administración y optimización del consumo de sustancias químicas. Químicos como coagulantes, floculantes y otros reactivos son fundamentales para los procesos de floculación, sedimentación y filtración, sin embargo, su mal dosificación puede generar costos operativos elevados, impactos ambientales y, en algunos casos, problemas en la calidad del agua. En este contexto, los sistemas de monitoreo avanzado se han convertido en una herramienta crucial para el control dinámico y preciso de la dosificación de estos productos, permitiendo una operación más eficiente y sostenible.

Este artículo profundiza en el concepto de control de dosis, los fundamentos de los sistemas de monitoreo avanzado, la integración tecnológica en una planta convencional de potabilización y los beneficios económicos, técnicos y ambientales asociados.

1. Fundamentos del Control de Dosis en PTAP

1.1 Procesos Químicos en el Tratamiento Convencional

En una planta de tratamiento convencional, el proceso suele incluir varias etapas interconectadas:

• Coagulación y Floculación: Se añaden químicos coagulantes para destabilizar y aglutinar partículas suspendidas. Posteriormente, floculantes facilitan la formación de flóculos que pueden sedimentarse.
• Sedimentación: Los flóculos son separados del agua mediante sedimentación.
• Filtración: Se remueven partículas remanentes a través de medios filtrantes, complementando el tratamiento previo.

La correcta dosificación en cada etapa es esencial para asegurar que el proceso sea eficiente y que los reactivos se utilicen de manera óptima.

1.2 Importancia del Control de Dosis

Un control adecuado de la dosis de sustancias químicas permite:

• Optimización de Costos Operativos: La reducción de reactivos innecesarios disminuye los costos directos en la operación de la planta.
• Mejora de la Calidad del Agua: Evita la sobrecorrección o subtratamiento, lo cual puede afectar negativamente las propiedades microbiológicas y fisicoquímicas del agua.
• Impacto Ambiental Reducido: Minimiza la generación de lodos y otros subproductos, facilitando su manejo y tratamiento.

2. Sistemas de Monitoreo Avanzado: Concepto y Tecnologías

2.1 Definición y Objetivos

Un sistema de monitoreo avanzado en una PTAP integra sensores, software de análisis y algoritmos de control que permiten la supervisión en tiempo real de parámetros críticos en el tratamiento del agua. Los objetivos principales son:

• Detectar variaciones en la calidad del agua (pH, turbidez, conductividad, entre otros).
• Ajustar automáticamente las dosis de químicos en función de los cambios detectados.
• Proveer información continua para el análisis y la optimización operativa.

2.2 Componentes Clave del Sistema

2.2.1 Sensores y Dispositivos de Medición

• Sensores de Turbidez y pH: Permiten evaluar la eficiencia de la coagulación y floculación.
• Sensores de Conductividad y ORP (Potencial de Oxidación-Reducción): Ayudan a identificar desviaciones en la composición del agua y la presencia de contaminantes.
• Medidores de Caudal y Volumen: Esenciales para correlacionar los datos de calidad del agua con el flujo operativo y, por ende, para la dosificación proporcional.

2.2.2 Software de Análisis y Algoritmos de Control

• Sistemas de Control Distribuido (DCS): Integran datos de distintos sensores para tomar decisiones automáticas en tiempo real.
• Algoritmos de Inteligencia Artificial y Machine Learning: Permiten el análisis predictivo y adaptativo, ajustando las dosis en base a patrones históricos y condiciones del momento.
• Interfaces Hombre-Máquina (HMI): Facilitan la interacción del personal operativo con el sistema, mostrando datos relevantes y permitiendo la intervención manual cuando sea necesario.

2.2.3 Comunicación y Redes

• Sistemas SCADA (Supervisory Control and Data Acquisition): Proporcionan una plataforma centralizada para la recopilación, monitoreo y análisis de datos en toda la planta.
• Redes Inalámbricas y Protocolos de Comunicación Industrial: Permiten la integración de todos los dispositivos y aseguran la transmisión confiable de la información, incluso en condiciones adversas.

3. Integración Tecnológica en Plantas de Potabilización

3.1 Proceso de Implementación

La implementación de un sistema de monitoreo avanzado en una PTAP tradicional requiere un enfoque estructurado que incluya las siguientes fases:

• Evaluación Inicial: Diagnóstico de la planta para identificar los puntos críticos en la dosificación de químicos y las oportunidades de integración tecnológica.
• Diseño del Sistema: Selección de sensores, definición de la arquitectura de red y desarrollo de algoritmos personalizados de dosificación.
• Instalación y Calibración: Integración física y digital de los dispositivos, calibración de sensores y pruebas piloto para validar la precisión del sistema.
• Capacitación del Personal: Entrenamiento especializado para que el equipo operativo pueda interpretar y gestionar las alertas y ajustes del sistema.
• Mantenimiento y Actualización Continua: Programas de mantenimiento preventivo y revisiones periódicas de los algoritmos de control para adaptarse a cambios operativos y condiciones variables del agua.

3.2 Desafíos en la Integración

• Compatibilidad con Infraestructura Existente: La integración de nuevos sensores y sistemas debe adaptarse a los equipos y procesos ya instalados.
• Resistencia al Cambio: La actualización tecnológica puede enfrentar resistencia por parte del personal acostumbrado a métodos tradicionales.
• Costo Inicial y Retorno de la Inversión (ROI): Aunque la inversión inicial puede ser elevada, los ahorros operativos y la mejora en la calidad del agua justifican la implementación a mediano y largo plazo.

4. Beneficios del Monitoreo Avanzado en la Dosificación de Químicos

4.1 Mejoras Operativas y Económicas

• Ahorro en Reactivos: La dosificación exacta evita el uso excesivo de químicos, lo que se traduce en una reducción directa de los costos operativos.
• Optimización de Procesos: La posibilidad de ajustar la dosificación en tiempo real permite que la planta responda de manera óptima a variaciones en la calidad del agua.
• Reducción en el Mantenimiento de Equipos: Menor uso de químicos agresivos disminuye el desgaste de los equipos y reduce los tiempos de reparación.

4.2 Impacto en la Calidad del Agua y Medioambiente

• Calidad Consistente del Agua: Un control preciso de la dosificación asegura que se alcancen los estándares de potabilidad y se minimicen riesgos para la salud pública.
• Menor Producción de Lodos: La optimización evita procesos de tratamiento redundantes y reduce la cantidad de subproductos que deben gestionarse.
• Sostenibilidad Ambiental: Disminuye la huella ecológica de la PTAP, promoviendo prácticas de tratamiento responsable y eficiente.

4.3 Avances Tecnológicos y Futuras Aplicaciones

La integración de algoritmos de inteligencia artificial y machine learning no solo mejora el control actual, sino que también abre la puerta a:

• Mantenimiento Predictivo: Identificar fallas en el sistema antes de que ocurran, basándose en análisis de datos históricos y patrones operativos.
• Adaptación a Cambios Climáticos: Anticipar variaciones en la demanda y en las características del agua relacionadas con cambios climáticos.
• Optimización Global del Sistema: Implementar estrategias de gestión integral, conectando múltiples plantas para optimizar el suministro de agua a nivel regional.

5. Estudios de Caso y Resultados Reales

Diversos estudios y aplicaciones industriales han demostrado que la implementación de sistemas avanzados de monitoreo en plantas convencionales de potabilización conduce a mejoras significativas. Entre los resultados comunes se destacan:

• Reducción de Costos Operativos: Empresas han reportado disminuciones entre un 15% y un 30% en el consumo de reactivos.
• Mejora en la Eficiencia de Procesos: El ajuste automático en la dosificación ha permitido alcanzar una eficiencia mayor en la coagulación y floculación, reduciendo la turbidez del agua de manera consistente.
• Satisfacción del Personal y Supervisión Remota: La integración de tecnologías SCADA y HMI facilita el control y la toma de decisiones, mejorando la respuesta ante contingencias operativas.

6. Conclusiones y Perspectivas Futuras

El control de dosis de sustancias químicas a través de sistemas de monitoreo avanzado representa un cambio de paradigma en el tratamiento convencional de agua. La integración de sensores, dispositivos de medición y algoritmos avanzados no solo optimiza el consumo de reactivos y reduce costos, sino que también contribuye a una mejora sustancial en la calidad del agua y en la sostenibilidad ambiental de la operación.

Para ingenieros y gestores de plantas, la transición a estos sistemas implica un desafío de adaptación tecnológica, pero los beneficios a mediano y largo plazo justifican la inversión. A futuro, la incorporación de tecnologías emergentes, como la inteligencia artificial y el Internet de las Cosas (IoT), promete transformar aún más la forma en que se gestionan estos procesos críticos, haciendo de la potabilización de agua un área cada vez más inteligente y eficiente.

CUANDO LOS FABRICANTES DE VÁLVULAS DE CONTROL NO VAN A LA PAR CON LOS NUEVOS EQUIPOS DE BOMBEO, FABRICADOS PARA OPERAR A PRESIONES CADA VEZ MÁS ALTAS.

 Por Carlos Uzcategui

1. Resumen

Las estaciones de bombeo son infraestructuras críticas para el abastecimiento de agua potable, compuestas por bombas, tuberías, válvulas y estructuras civiles que garantizan la distribución eficiente del recurso.

Sin embargo, un desafío emergente es la falta de sincronización entre los avances en equipos de bombeo de alta presión y la capacidad de los fabricantes de válvulas de control para adaptarse a estas nuevas demandas.

2. Introducción

El sector de abastecimiento de agua enfrenta una demanda creciente de sistemas de bombeo capaces de operar a presiones más elevadas, impulsada por factores como la urbanización acelerada, la explotación de acuíferos profundos y proyectos de infraestructura a gran escala. Sin embargo, existe una brecha crítica entre el desarrollo de equipos de bombeo de última generación y la capacidad de las válvulas de control para adaptarse a estas condiciones extremas. Como resultado, las bombas actuales han evolucionado notablemente. Mientras que los modelos tradicionales operaban en rangos de 10 a 20 bar, los equipos modernos pueden alcanzar presiones de 40 bar o más, especialmente en aplicaciones industriales o sistemas de gran escala

Este documento analiza las causas, implicaciones y soluciones ante este desfase tecnológico.

3. Contexto y Evolución Tecnológica en Sistemas de Bombeo

3.1 Avances en Equipos de Bombeo

• Incremento de Presiones Operativas: Los nuevos equipos de bombeo son desarrollados para soportar y generar presiones superiores a las utilizadas en sistemas tradicionales, lo que permite un mayor caudal y mejora en la eficiencia de transporte de agua.
• Innovación en Materiales y Diseño: La incorporación de materiales avanzados y técnicas de fabricación modernas ha permitido la construcción de bombas más robustas y resistentes a la corrosión y al desgaste, esenciales para operar a presiones elevadas.
• Optimización Energética: Las bombas de alta presión permiten reducir pérdidas en la línea y ofrecer un control más preciso del caudal, lo que contribuye a una operación más eficiente desde el punto de vista energético.

3.2 Rol de las Válvulas de Control

• Funciones Esenciales: Las válvulas de control cumplen funciones críticas en la regulación del flujo, ajuste de la presión, protección contra sobrepresiones y mitigación de fenómenos como la cavitación.
• Integración con Sistemas Automatizados: La modernización de estos dispositivos incluye ahora elementos de comunicación digital y control remoto, lo cual es esencial para su integración en sistemas de supervisión y control distribuido (SCADA).

4. La Importancia de las Válvulas de Control en Estaciones de Bombeo

Las válvulas de control actúan como el “cerebro” que permite adecuar la operación del sistema de bombeo a las condiciones variables del proceso. Entre sus funciones destacan:

• Regulación del Flujo y Presión: Permiten ajustar el caudal de agua para evitar sobrecargas en las tuberías y garantizar la distribución uniforme en la red de abastecimiento.
• Protección del Sistema: Su correcto funcionamiento evita fenómenos peligrosos como el golpe de ariete (water hammer) y la cavitación, que pueden provocar daños en equipos y tuberías.
• Ajuste Dinámico ante Variaciones: La capacidad de responder a cambios repentinos en la demanda o en las condiciones de operación es vital para la continuidad del servicio.

5. Problemas Asociados a la Falta de Actualización de las Válvulas de Control

Cuando los fabricantes de válvulas de control no se adaptan al rápido desarrollo de bombas de alta presión, se generan diversos inconvenientes en el sistema:

5.1 Incompatibilidad Operativa

• Rango de Presión y Caudal: Las válvulas diseñadas para condiciones de baja a media presión pueden no soportar ni regular de forma precisa la operación en sistemas de alta presión, provocando inestabilidad en el control del caudal.
• Fenómenos de Cavitación: Una válvula mal dimensionada o con características hidráulicas inadecuadas puede sufrir cavitación, lo que genera erosión en los componentes internos y reduce la vida útil del dispositivo.

5.2 Impactos en la Seguridad y Confiabilidad

• Riesgo de Fallos Mecánicos: El desfase tecnológico puede derivar en fallos en el sellado, fuga de fluidos o incluso en la ruptura catastrófica de las válvulas, afectando la seguridad de la instalación.
• Aumento en los Costos de Mantenimiento: Los daños recurrentes en los dispositivos de control requieren intervenciones frecuentes, lo cual incrementa los costos operativos y puede generar tiempos de inactividad críticos.

5.3 Dificultades en la Integración con Sistemas de Automatización

• Desfase Tecnológico en Comunicación y Control: Mientras las bombas modernas cuentan con interfaces digitales y protocolos de comunicación avanzada, las válvulas de control anticuadas pueden carecer de estas capacidades, limitando la integración en sistemas SCADA y dificultando la supervisión remota.
• Limitaciones en el Ajuste Dinámico: Sin la posibilidad de ajustar de manera rápida y precisa la apertura o cierre de la válvula, el sistema no puede responder adecuadamente a variaciones en la demanda o condiciones cambiantes, lo que afecta la eficiencia global del proceso.

6. Desafíos Técnicos y Soluciones Propuestas

6.1 Mejoras en el Diseño y Materiales

• Rediseño de Componentes Internos: Se requiere que los fabricantes adopten nuevas configuraciones hidráulicas que minimicen la formación de cavitación y permitan una modulación precisa del flujo a altas presiones.
• Uso de Materiales Avanzados: La adopción de aleaciones de alta resistencia, recubrimientos anticorrosivos y componentes de diseño robusto puede extender la vida útil de las válvulas en ambientes de alta presión.

6.2 Integración de Tecnología Digital

• Sistemas de Diagnóstico y Monitorización: Incorporar sensores y soluciones de IoT (Internet de las Cosas) en las válvulas de control permite monitorear en tiempo real la presión, vibraciones y otros parámetros críticos, facilitando la detección temprana de fallos.
• Interfaces de Comunicación Avanzadas: Desarrollar módulos de comunicación compatibles con sistemas SCADA y protocolos estándar (como MODBUS o HART) permite una mejor integración y control remoto.

6.3 Colaboración y Desarrollo Conjunto

• Alianzas Estratégicas: Fomentar la cooperación entre fabricantes de bombas y productores de válvulas de control para desarrollar soluciones integradas adaptadas a las nuevas exigencias operativas.
• Centros de Innovación y Pruebas Piloto: Establecer centros de investigación y desarrollo donde se puedan ensayar prototipos y validar el desempeño de válvulas de control bajo condiciones de alta presión, permitiendo ajustar diseños antes de su comercialización.

El desfase entre el rápido desarrollo de equipos de bombeo para altas presiones y la actualización de la tecnología en válvulas de control representa un desafío crítico para el diseño de estaciones de bombeo en el abastecimiento de agua. Entre las principales conclusiones se destacan:

• Sinergia Tecnológica: Es indispensable que la evolución de ambos componentes –bombas y válvulas– se dé en simultáneo para garantizar la integridad, seguridad y eficiencia de los sistemas.
• Adaptabilidad del Diseño: Los ingenieros deben considerar, en el diseño de nuevas estaciones de bombeo, la posibilidad de integrar válvulas de control con capacidad para operar en rangos ampliados de presión y con funcionalidades digitales de autoajuste y autodiagnóstico.
• Inversión en I+D: Es fundamental la inversión en investigación y desarrollo para innovar en válvulas de control que respondan a las demandas de los equipos de alta presión. Esto incluye la adopción de nuevos materiales, métodos de fabricación y tecnologías de comunicación.
• Colaboración Intersectorial: Se recomienda fomentar la colaboración entre fabricantes, ingenieros de proceso y académicos para compartir conocimientos y desarrollar soluciones integradas que optimicen la operación de las estaciones de bombeo.

En definitiva, para superar los retos derivados del desfase tecnológico, es necesario un enfoque integral que combine innovación en diseño, mejoras en la integración digital y colaboración entre diversos actores del sector. Solo de esta manera se podrá garantizar que las estaciones de bombeo de abastecimiento de agua operen de forma segura, eficiente y con la capacidad de adaptarse a las crecientes exigencias del mercado.

EL SALTO TECNOLÓGICO EN REDES DE AGUA: SOLUCIONES AVANZADAS PARA LOGRAR PRESIÓN Y CAUDAL EFICIENTES

 Por Carlos Uzcategui

Durante años, las empresas de servicios públicos y los ingenieros han recurrido a soluciones como válvulas con puertos en V, líneas de derivación y ajustes manuales para manejar la presión inestable en condiciones de bajo flujo de agua. Si bien estas soluciones pueden ofrecer alivio temporal, a menudo no abordan las causas subyacentes de la inestabilidad de presión y pueden requerir una supervisión constante y ajustes frecuentes.​

La gestión de presión inestable en sistemas de distribución de agua con bajo flujo es un desafío crítico que requiere soluciones integrales, especialmente en contextos urbanos o industriales con alta variabilidad de demanda. A continuación, analizo estas soluciones y comparto avances tecnológicos emergentes:



1. Limitaciones de las soluciones tradicionales

• Válvulas con Puertos en V:
• Ventajas: La geometría en V facilita un control más fino sobre el caudal y la presión, permitiendo ajustes muy precisos que se adaptan a las condiciones cambiantes de la red. La transición gradual entre estados abierto y cerrado minimiza los impactos repentinos, mejorando la estabilidad hidráulica del sistema y prolongando la vida útil de las tuberías y equipos asociados
• Desventajas: Suelen tener costos de adquisición mayores en comparación con válvulas convencionales. Además, su complejidad puede requerir un mantenimiento más especializado y frecuente para asegurar su correcto funcionamiento. Son muy Sensibles a Sólidos y contaminantes. En redes de agua, la presencia de sedimentos o partículas puede afectar el mecanismo de control de la válvula. Es fundamental contar con sistemas de prefiltrado o una adecuada operación de la red para evitar obstrucciones y desgaste prematuro. Su implementación exitosa depende tanto del adecuado diseño del sistema hidráulico como de un mantenimiento y monitoreo rigurosos
• Líneas de derivación (bypass):
• Ventaja: Redirigen el exceso de flujo en zonas con alta presión, evitando daños en tuberías o válvulas sensibles.
• Desventaja: Las derivaciones aumentan las pérdidas en la red, generando mayor resistencia al flujo y, por ende, incrementando el consumo de energía en bombeo
• Ajustes manuales (válvulas reductoras de presión, PRV):
• Ventaja: Funcionan bien en redes estáticas con demanda predecible.
• Desventaja: Requieren calibración constante y son inflexibles ante cambios dinámicos (ej.: variaciones horarias de consumo).

Conclusión preliminar: Estas soluciones actúan como "parches" que mitigan síntomas, no causas raíz. Suelen ser temporales porque no integran monitoreo en tiempo real ni adaptabilidad automática.



2. Tecnologías emergentes para presión inestable y bajo flujo

Los avances en digitalización, materiales y automatización están revolucionando el diseño de redes. Algunas innovaciones clave:

a) Sistemas de control adaptativo con IoT y IA

• Sensores inteligentes: Miden presión, flujo y calidad del agua en tiempo real, transmitiendo datos a plataformas centralizadas (ej.: SCADA con machine learning).
• Algoritmos predictivos: Anticipan picos de demanda o fallos hidráulicos, ajustando automáticamente bombas o válvulas para mantener presión estable incluso con bajo flujo.

b) Válvulas de presión autoajustables

• Válvulas dinámicas con actuadores electrónicos: Regulan la presión según condiciones instantáneas, evitando la cavitación y adaptándose a cambios de flujo.
• Materiales avanzados: Recubrimientos cerámicos o poliméricos reducen la erosión en condiciones de baja velocidad de flujo.

c) Bombas de velocidad variable (VFD)

• Permiten ajustar el caudal de bombeo sin depender de válvulas de estrangulamiento, optimizando la eficiencia energética y evitando sobrepresión en redes con baja demanda.

d) Redes zonificadas

• Dividir la red en sectores independientes con monitorización continua permite aislar problemas de presión y aplicar soluciones localizadas (ej.: micro-bombas o tanques de compensación).

e) Sistemas híbridos (bombeo + gravedad)

• En zonas montañosas o con topografía irregular, combinar gravedad con bombas de baja potencia puede estabilizar la presión sin depender de energía constante.

f) Nanotecnología y tratamiento anticorrosión

• Recubrimientos nanoestructurados en tuberías reducen la fricción y previenen incrustaciones, mejorando el flujo en condiciones de baja velocidad.

3. Integración de soluciones: Un enfoque sistémico

La presión inestable suele ser síntoma de problemas más profundos:

• Diseño obsoleto de redes (ej.: diámetros sobredimensionados en zonas con despoblación).
• Fugas no detectadas (pérdidas del 30-40% en sistemas no renovados).
• Falta de flexibilidad ante cambios climáticos o demográficos.

Recomendación: Combinar tecnologías nuevas con estrategias de renovación:

1.  Digitalización: Implementar gemelos digitales (digital twins) para simular escenarios y optimizar presiones.

2.  Automatización: Usar PLCs (controladores lógicos programables) en válvulas y bombas.

3.  Mantenimiento proactivo: Drones para inspección de tuberías o acústica para detectar fugas.



Las soluciones tradicionales siguen siendo útiles en contextos específicos, pero su efectividad a largo plazo es limitada. La verdadera innovación está en sistemas adaptativos, basados en datos y materiales avanzados. Invertir en estas tecnologías no solo resuelve la presión inestable, sino que prepara las redes para desafíos futuros como el cambio climático o la urbanización acelerada. ¿Temporal vs. permanente? Depende de si se adoptan como medidas aisladas o como parte de una modernización integral.
