martes, 18 de noviembre de 2025

VERDADES SORPRENDENTES SOBRE LAS CIUDADES INTELIGENTES QUE CAMBIARÁN TU PERSPECTIVA

 Por Carlos Uzcategui

Una visión más humana y práctica de las "Smart Cities" basada en el informe del BID.



Cuando escuchamos el término "Ciudad Inteligente" o "Smart City", la mente suele volar hacia imágenes de ciencia ficción: autos voladores, robots asistentes y rascacielos holográficos. Es una visión futurista, emocionante, pero a menudo distante de nuestras realidades urbanas cotidianas. Sin embargo, un análisis profundo del informe "La ruta hacia las Smart Cities" del Banco Interamericano de Desarrollo (BID) revela una verdad mucho más terrenal, impactante y relevante. Este giro no devalúa el concepto; al contrario, lo hace más accesible, alcanzable y urgente para ciudades que enfrentan limitaciones reales de presupuesto e infraestructura.

La verdadera revolución de las ciudades inteligentes no está en un futuro lejano; está sucediendo ahora y se enfoca en resolver los problemas que enfrentan millones de personas en América Latina y el Caribe todos los días. Lejos de ser un concepto abstracto, es un enfoque práctico y, sobre todo, profundamente humano. Este artículo destila cuatro de las ideas más reveladoras de ese informe, verdades que desmitifican el concepto y cambiarán por completo tu perspectiva sobre el futuro de nuestras ciudades.


1. El verdadero centro no es el sensor, es el ciudadano.



La primera y más fundamental revelación es que el adjetivo "inteligente" no se refiere a la tecnología, sino a las personas. El informe del BID redefine el concepto, alejándolo de la fascinación por los gadgets para centrarlo en su verdadero propósito: mejorar la calidad de vida de sus habitantes. La tecnología es simplemente una herramienta, un medio para un fin mucho más noble.

Esta idea queda perfectamente encapsulada en la definición oficial que propone el documento: "Una Ciudad Inteligente es aquella que coloca a las personas en el centro del desarrollo, incorpora Tecnologías de la Información y Comunicación en la gestión urbana y usa estos elementos como herramientas para estimular la formación de un gobierno eficiente que incluya procesos de planificación colaborativa y participación ciudadana".

Este enfoque lo cambia todo. En lugar de preguntarnos "¿qué tecnología podemos implementar?", la pregunta correcta es "¿cómo podemos usar la tecnología para resolver los problemas reales de nuestra gente?". Esta perspectiva humana es la base de cualquier iniciativa exitosa, un recordatorio de que la innovación más poderosa es aquella que sirve a la comunidad.

“No es suficiente con tener ciudades inteligentes. También hace falta tener ciudadanos inteligentes”.

— Enrique V. Iglesias, ex Presidente del Banco Interamericano de Desarrollo (1988-2005)


2. Tu smartphone es la herramienta de cambio más potente.



Podríamos pensar que una ciudad inteligente necesita una costosa y compleja red de sensores instalados en cada poste de luz y esquina. Sin embargo, el informe destaca una idea contradictoria: el sensor urbano más poderoso, distribuido y eficiente ya existe, y millones de personas lo llevan en el bolsillo. Se trata del smartphone.

América Latina es el cuarto mercado mundial de telefonía móvil, y para el año 2020 ya se proyectaban 605 millones de smartphones en la región, representando el 66% de todos los dispositivos móviles. Esto no es solo una estadística de mercado; representa la creación de un inmenso "contingente de ciudadanos conectados". Cada uno de estos dispositivos es un nodo potencial en una red de información ciudadana, capaz de enviar datos valiosos a los centros de control y transformar la gestión participativa.

El ejemplo más claro de este poder colectivo es la aplicación Waze. Sin instalar un solo sensor físico, millones de conductores mejoran un servicio urbano crítico —la gestión del tráfico— simplemente compartiendo datos de forma pasiva y activa (ubicación, velocidad, reportes de incidentes). Este modelo es revolucionario porque logra un sofisticado sistema de gestión de tráfico en tiempo real con una inversión de capital prácticamente nula por parte de la ciudad en infraestructura de sensores físicos, aprovechando en su lugar un recurso que ya posee en abundancia: su ciudadanía conectada.

3. La tecnología no sirve de nada si los departamentos no se hablan entre sí.



Uno de los mayores obstáculos para la eficiencia en la gestión municipal tradicional es la fragmentación. Los diferentes departamentos a menudo funcionan como "islas" o "silos" administrativos: el departamento de transporte no comparte datos con el de seguridad, y el de emergencias no está coordinado con el de obras públicas. Esto genera duplicidad de esfuerzos, costos elevados y una incapacidad para responder de forma coordinada a los problemas complejos de la ciudad.

La verdadera revolución de una Smart City, por lo tanto, no es solo digital, sino organizacional. El informe del BID destaca el concepto del Centro Integrado de Operación y Control (CIOC) como el "cerebro de la ciudad inteligente". Su función principal no es ser un mero centro de monitoreo tecnológico, sino un espacio físico y organizacional diseñado para romper esos silos.

El Centro de Operaciones de Río (COR) es un ejemplo emblemático. Allí, 500 funcionarios de 30 departamentos diferentes trabajan juntos, compartiendo información y coordinando respuestas en tiempo real. Este cambio organizacional es el verdadero motor de una Ciudad Inteligente, transformando la gobernanza municipal de una colección de departamentos reactivos y "apagafuegos" en un organismo unificado y predictivo, capaz de anticipar los problemas antes de que escalen.


4. Las soluciones más impactantes resuelven los problemas más cotidianos.



Lejos de centrarse en proyectos abstractos, las implementaciones de Ciudades Inteligentes más exitosas del mundo se enfocan en resolver los problemas más urgentes y cotidianos de la gente. La innovación cobra verdadero sentido cuando mejora la seguridad en tu barrio, reduce el tiempo que pasas en el tráfico o garantiza que la basura se recoja de manera eficiente.

El informe del BID está repleto de ejemplos prácticos que demuestran cómo la tecnología se aplica a desafíos del día a día, generando beneficios tangibles y visibles para los ciudadanos. Aquí algunos de los más claros:

  • Gestión de residuos:

    En Santander (España), los contenedores de basura están equipados con sensores que informan cuándo están llenos para optimizar las rutas de recolección. Esta red se complementa con una aplicación de participación ciudadana llamada "El pulso de la ciudad", que permite a los habitantes reportar problemas, combinando sensores de infraestructura con los "sensores" humanos para asegurar una ciudad más limpia, ahorrar combustible y reducir emisiones de CO2.

  • Seguridad ciudadana:

    En Niterói (Brasil), se implementó un sistema de "botones de pánico" tanto fijos en locales públicos como móviles en los smartphones de los agentes. Al activarlos, se envía una alerta georreferenciada a un centro de control, permitiendo que la policía y los servicios de emergencia respondan de manera mucho más rápida y precisa.

  • Movilidad urbana:

    El Sistema Inteligente de Movilidad de Medellín (SIMM) utiliza una red de 40 cámaras de fotodetección de infracciones, 80 cámaras de monitoreo y cientos de semáforos interconectados, algunos con sensores vehiculares, para gestionar el flujo vehicular. Gracias a esta tecnología, la ciudad logró una impresionante reducción del 24% en la cantidad de accidentes de tránsito.

Esto demuestra que las innovaciones más "inteligentes" no son las más futuristas, sino aquellas que eliminan las pequeñas fricciones diarias de la vida de un ciudadano, ganando así la confianza pública y construyendo el impulso necesario para transformaciones mayores.


Conclusión

Al final, la revelación más grande del informe del BID es que una Ciudad Inteligente no es una utopía tecnológica, sino una ciudad que funciona de manera más humana. Es una ciudad que escucha a sus ciudadanos, que rompe las barreras internas para colaborar mejor y que utiliza la tecnología como una herramienta estratégica para resolver problemas reales, desde los más básicos hasta los más complejos.

En última instancia, las ciudades más inteligentes no son aquellas con la tecnología más avanzada, sino las que han comprendido más profundamente sus propios desafíos humanos y han tenido la sabiduría de usar cualquier herramienta a su disposición —digital o no— para resolverlos.

Si pudieras proponer una única idea 'inteligente' para mejorar tu propia ciudad, ¿por dónde empezarías?



MÁS ALLÁ DEL CÓDIGO: LOS 4 PRINCIPIOS FUNDAMENTALES PARA DOMINAR LA API DE FAMILIAS DE REVIT

 Por Carlos Uzcategui



El secreto para la automatización estable y flexible en BIM.


1.0 Introducción: El Puente entre el Código y el Diseño

Como desarrollador, es fácil caer en la trampa de querer automatizar la creación de familias en Revit sin comprender a fondo la interfaz de usuario. Históricamente, han existido dos comunidades separadas: los expertos en la creación de contenido en la UI (Interfaz de Usuario) y los programadores expertos en código. A continuación, destilaremos las lecciones clave que derriban el muro entre estos dos mundos, estableciendo un puente para lograr una automatización de familias que sea estable, flexible y, sobre todo, adaptable a futuros cambios.

2.0 Lección 1: Para dominar la API, primero debes dominar la Interfaz de Usuario (UI)

He aquí la primera verdad que choca con la mentalidad de todo programador: el éxito con la API de Familias no proviene de un conocimiento de programación más avanzado, sino de una comprensión profunda de cómo funciona la creación de familias directamente en la interfaz de Revit. Como afirma la documentación técnica, "Entender cómo funciona en la UI es la clave para una creación exitosa en la API".


Pensar que se puede dominar la API de Familias sin dominar la UI es como intentar escribir una novela en un idioma que no se habla. La API te da el teclado, pero la UI te enseña la gramática, la sintaxis y el arte de contar la historia. Sin un dominio del proceso manual, tu código simplemente automatizará la creación de familias inestables o mal construidas.

3.0 Lección 2: Construye primero el "Esqueleto", no la geometría

El error de novato, y el impulso natural de un programador, es saltar directamente a la geometría 3D. Sin embargo, la mejor práctica en Revit, y por lo tanto en la API, es establecer primero la estructura fundamental de la familia. Sin un esqueleto robusto y bien definido de Planos de Referencia, cualquier geometría que añadas será simplemente "carne" sin estructura, destinada a colapsar bajo el más mínimo cambio paramétrico. Este enfoque de "los huesos primero" es crucial para garantizar que la familia resultante sea estable, flexible y se comporte de manera predecible.


4.0 Lección 3: El Proceso es más importante que los comandos específicos

Aunque conocer los comandos específicos de la API es necesario, el aspecto más importante que debes aprender es el "proceso" general: la secuencia correcta de pasos. Memorizar comandos individuales es inútil si no se sigue esta secuencia de oro. Este es el flujo de trabajo que separa las familias robustas de las frágiles:

  1. Plan (Punto de Inserción, Origen Paramétrico)
  2. Diseñar Planos de Referencia (Los Huesos)
  3. Añadir Parámetros
  4. Añadir múltiples tipos de grosor de anfitrión (para probar familias alojadas)
  5. Añadir 2 o más tipos
  6. Flexionar Tipos y Anfitrión (Procedimiento de Prueba)
  7. Añadir un Único Nivel de Geometría
  8. Repetir los Pasos 6 y 7 hasta estar satisfecho
  9. Probar en el Entorno del Proyecto

5.0 Lección 4: La API no es un atajo, es la automatización como buena práctica

El propósito de la API de Familias no es saltarse pasos para llegar más rápido al resultado final. Su verdadero poder reside en ejecutar el proceso correcto de manera consistente, eficiente y repetible a gran escala. Es un multiplicador de fuerza para las buenas prácticas, no un atajo para evitarlas.

Los laboratorios de aprendizaje de la API, que guían al desarrollador desde la creación de una columna rectangular simple (Lab1) hasta una más compleja en forma de L (Lab2), ilustran esto perfectamente. Este proceso sigue fielmente la hoja de ruta que presentamos en la lección anterior: comienza con el plan y los planos de referencia (Paso 2), añade parámetros (Paso 3) y solo entonces introduce la geometría (Paso 7), asegurándola con alineaciones. El código simplemente ejecuta los mismos pasos que un experto en contenido de Revit realizaría manualmente, demostrando que el principio se aplica tanto a lo simple como a lo complejo.

6.0 Conclusión: De Programador a Arquitecto Digital

Dominar la API de Familias de Revit representa una evolución. Es trascender el rol de programador para convertirte en un arquitecto digital. Ya no solo escribes líneas de código; diseñas y construyes los bloques de construcción digitales fundamentales de los edificios del futuro. Al internalizar el proceso y la mentalidad de un diseñador de contenido experto, transformas la API de una simple herramienta de automatización a un poderoso motor para la creación de un universo BIM más inteligente y robusto.


Ahora que conoces estos principios, ¿qué proceso manual de Revit estás listo para automatizar de la manera correcta?










lunes, 17 de noviembre de 2025

LA CIENCIA OCULTA DEL AGUA DEL GRIFO: ALGUNOS HECHOS QUE TE DEJARÁN PENSANDO

 Por Carlos Uzcategui



1. Introducción: El Viaje Invisible en Cada Gota

Cada día, millones de personas abren el grifo y llenan un vaso de agua con total confianza. Damos por sentado que es un producto simple, puro y, sobre todo, seguro. Esta confianza es el resultado de uno de los logros más importantes de la ingeniería y la salud pública, pero esconde una complejidad que rara vez consideramos.

Detrás de la aparente simplicidad del agua potable se encuentra una ciencia fascinante, un campo lleno de decisiones y equilibrios delicados. La transformación del agua cruda de un río, lago o embalse en el líquido transparente que llega a nuestros hogares es un proceso meticuloso que va mucho más allá de una simple filtración. Es una coreografía de reacciones químicas y principios físicos diseñados para protegernos de peligros invisibles.

Este artículo se adentra en el corazón de esa ciencia, basándose exclusivamente en el "Manual para la Operación de Plantas de Tratamiento de Agua" para revelar cinco de los hechos más sorprendentes e inesperados sobre cómo se purifica nuestra agua. Prepárate para descubrir que lo que considerabas un producto básico es, en realidad, una maravilla de la ingeniería.

2. Los Secretos Mejor Guardados del Agua Potable

Aquí te presentamos cinco de los aspectos más fascinantes del tratamiento del agua que probablemente no conocías.

2.1. El "Problema" del Agua Dura Que En Realidad Protege Tu Corazón

El término "agua dura" suele tener una connotación negativa. La asociamos con la dificultad para que el jabón haga espuma o con la formación de antiestéticas incrustaciones de sarro en grifos y electrodomésticos. Esta dureza es causada principalmente por la presencia de cationes (iones con carga positiva) de calcio y magnesio disueltos en el agua. Según los expertos, el agua se considera "dura" o "muy dura" cuando su dureza supera los 250 mg/l expresados como carbonato de calcio, un nivel común en muchas fuentes subterráneas.

Sin embargo, lo que comúnmente se percibe como un inconveniente podría tener un lado positivo para nuestra salud. El agua dura podría contribuir a satisfacer nuestras necesidades dietéticas diarias de calcio y magnesio. Aún más sorprendente, algunos estudios han indicado que existe una correlación positiva entre el consumo de agua dura y una menor incidencia de enfermedades cardiovasculares. Así que, la próxima vez que notes esa sensación áspera en el agua, recuerda que podría estar aportando un beneficio inesperado a tu cuerpo.

2.2. El Agua "Perfecta" es Ligeramente Incrustante, a Propósito

Intuitivamente, podríamos pensar que el objetivo del tratamiento del agua es producir un líquido perfectamente neutro, que no sea ni corrosivo ni incrustante. Sin embargo, la realidad es mucho más sutil. El agua químicamente "agresiva-corrosiva" puede disolver los materiales de las tuberías, mientras que el agua demasiado "incrustante" puede obstruirlas con depósitos minerales.

El sorprendente objetivo de los ingenieros de tratamiento no es el equilibrio perfecto, sino un estado ligeramente sobresaturado con carbonato de calcio. Esto se hace deliberadamente para que el agua forme una finísima capa protectora en el interior de las tuberías. Esta capa, casi invisible, actúa como un escudo que previene la corrosión y el desgaste de la red de distribución, alargando su vida útil y protegiendo la calidad del agua en su trayecto final.

Por lo tanto, es aconsejable tratar el agua hasta una ligera sobresaturación para protegerla contra la corrosión. Un Potencial de Precipitación de Carbonato de Calcio (CCPP) positivo de aproximadamente 4 mg/l ha demostrado proporcionar una protección adecuada contra la corrosión sin una precipitación excesiva de CaCO3.

2.3. La Espada de Doble Filo del Cloro: Nuestro Salvador y un Potencial Riesgo

Este principio de "imperfección deliberada" para proteger el sistema se extiende al desafío más crítico de todos: la desinfección. El cloro es el héroe indiscutible en la historia del agua potable. Su introducción como desinfectante en 1908 fue un punto de inflexión que permitió controlar la propagación de enfermedades mortales transmitidas por el agua, como el cólera y la fiebre tifoidea, salvando incontables vidas.

Pero este salvador tiene una cara oculta. Cuando el cloro se añade al agua, puede reaccionar con la materia orgánica natural que está presente (como los ácidos húmicos y fúlvicos, producto de la descomposición de plantas). Esta reacción crea compuestos conocidos como subproductos de la desinfección (SPD). El grupo más conocido de estos subproductos son los trihalometanos (THM). Estos compuestos son motivo de preocupación para la salud, ya que se ha demostrado que los THM, principalmente el cloroformo, están relacionados con la aparición de cáncer en animales de prueba. Esto crea un delicado acto de equilibrio para los operadores: usar suficiente cloro para eliminar los patógenos peligrosos, pero no tanto como para crear niveles preocupantes de estos subproductos.

2.4. No Buscamos a los Asesinos, Buscamos sus Huellas

Analizar el agua para detectar cada uno de los posibles microbios patógenos (bacterias, virus y protozoos causantes de enfermedades) sería una tarea titánica, increíblemente lenta y prohibitivamente cara. En su lugar, los científicos y operadores de plantas de tratamiento utilizan una estrategia mucho más inteligente: buscan "organismos indicadores".

Un organismo indicador ideal, como la bacteria E. coli, cumple varios criterios clave: siempre está presente cuando hay patógenos de origen fecal, se encuentra en grandes cantidades en la materia fecal y es fácil y económico de detectar. Aunque muchas cepas de E. coli son inofensivas y habitan en nuestro intestino, su presencia en el agua indica contaminación fecal reciente, que es el vehículo para patógenos más peligrosos, incluidas otras cepas de la propia E. coli que sí causan enfermedades. La presencia de este indicador actúa como una clara señal de alarma. Indica que el agua ha sido contaminada con desechos y, por lo tanto, podría contener organismos peligrosos. Este enfoque indirecto permite un monitoreo de la seguridad del agua que es práctico, eficiente y efectivo.

2.5. Una Fuerza Invisible Mantiene el Agua Turbia

El agua turbia o fangosa que llega a las plantas de tratamiento desde ríos y lagos debe su apariencia a millones de partículas coloidales diminutas, como arcilla y limo, que se encuentran en el rango de 10 nanómetros a 1 micrómetro, siendo demasiado pequeñas para asentarse por sí solas. Podríamos pensar que la gravedad eventualmente haría su trabajo, pero estas partículas pueden permanecer suspendidas durante días.

El secreto de su persistencia es una fuerza invisible: la carga eléctrica. La mayoría de estas partículas tienen una carga eléctrica negativa en su superficie. Al igual que los polos iguales de dos imanes, estas cargas hacen que las partículas se repelan entre sí, impidiendo que se agrupen y se vuelvan lo suficientemente pesadas como para hundirse. El proceso de "coagulación" es la "magia" química que resuelve este problema. Se añaden productos químicos (coagulantes) que "desestabilizan" estas partículas neutralizando su carga. Una vez neutralizadas, ya no se repelen y pueden agruparse durante la "floculación" para formar flóculos más grandes y pesados que finalmente pueden ser eliminados mediante sedimentación y filtración, dejando el agua clara y cristalina.

3. Conclusión: Una Nueva Perspectiva en Cada Vaso

El tratamiento del agua potable es mucho más que un simple proceso de filtrado; es un campo sofisticado de la ingeniería y la química, lleno de equilibrios precisos y soluciones ingeniosas a problemas complejos. Desde tratar el agua para que sea ligeramente incrustante a propósito hasta buscar las "huellas" de los contaminantes en lugar de los contaminantes mismos, cada paso está cuidadosamente calibrado para que un producto aparentemente simple llegue a nosotros con la máxima seguridad.

La próxima vez que bebas un vaso de agua, no solo calmarás tu sed, sino que serás testigo del resultado de una batalla invisible contra la corrosión, la contaminación y el caos coloidal. ¿Volverás a verla de la misma manera?

domingo, 16 de noviembre de 2025

MÁS ALLÁ DEL CONCRETO Y EL ACERO: LA SORPRENDENTE TRANSFORMACIÓN DIGITAL DE LA INGENIERÍA CIVIL

 Pora Carlos Uzcategui


Introducción

Cuando pensamos en ingeniería civil, la imagen que suele venir a la mente es la del concreto, el acero y la maquinaria pesada. Es una disciplina tradicionalmente asociada al mundo físico. Sin embargo, detrás de escena, una profunda e invisible revolución digital está transformando radicalmente la forma en que diseñamos, construimos y gestionamos nuestra infraestructura, haciéndola más inteligente, rápida y resiliente. Este artículo revelará cuatro de los cambios más sorprendentes e impactantes que están ocurriendo en este preciso momento.

1. Más Allá del Dibujo: Los Algoritmos Ahora Diseñan Nuestras Obras civiles

El diseño del trazado de una carretera o una vía férrea, conocido como optimización de alineamientos, es una tarea de una complejidad enorme. Involucra un sinfín de variables como la pendiente máxima, los radios de curvatura, los costos de construcción, el impacto ambiental y los puntos de interés que se deben conectar o evitar.

El enfoque moderno desata el poder de una combinación de BIM (Modelado de Información de Construcción), GIS (Sistemas de Información Geográfica) y procesamiento en la nube, a través de software como Autodesk InfraWorks. Tras analizar datos de entrada como el relieve, los costos y la zonificación, el software genera un informe de costos completo y un modelo editable del trazado. Lo que antes consumía meses de trabajo manual y conjeturas, ahora se resuelve en horas, generando no una, sino docenas de alternativas optimizadas. Esto no es una simple mejora; es un cambio de paradigma que transforma al ingeniero de un dibujante a un estratega de escenarios.

2. Capturando la Realidad: El Mundo Físico ya es un Modelo 3D por el que Puedes Caminar



Pero los algoritmos más potentes del mundo son inútiles si se basan en datos anticuados o imprecisos. Para que el diseño generativo alcance su máximo potencial, necesita alimentarse de una representación perfecta del mundo real. Aquí es donde entra en juego la siguiente revolución: la Captura de la Realidad.

Este es el proceso de recolectar datos del mundo físico para recrear objetos y lugares en un entorno virtual tridimensional. Las técnicas modernas han dejado muy atrás a la topografía clásica. Hoy, el escaneo láser (LIDAR) captura millones de puntos por segundo y los levantamientos con drones (fotogrametría) cubren áreas extensas con una rapidez asombrosa, creando nubes de puntos de una densidad antes inimaginable.

El impacto principal de esta tecnología es la creación de modelos que son una representación increíblemente precisa del mundo real. Esto permite desarrollar un "proyecto más preciso y eficaz", ya que los diseñadores trabajan desde el principio dentro de una réplica digital fiel del sitio. Como lo describe Tom Wujec:

"el proceso de captura implica el uso de sensores para registrar las propiedades y formas de los objetos, convirtiéndolas en datos digitales."

—Tom Wujec, The Future of Making

Esta transición de la representación 2D a la 3D es un paso esencial para lograr un flujo de trabajo BIM sin interrupciones.

3. El Gemelo Digital: Estamos Creando Clones Vivos de Nuestra Infraestructura


Una vez que hemos capturado un modelo 3D fidedigno del terreno, hemos sentado las bases. Pero, ¿qué pasaría si ese modelo no fuera solo una foto estática del día de la inauguración, sino una entidad viva que evoluciona junto a la estructura física? Este es el salto conceptual hacia el Gemelo Digital.

Imagine una réplica viva de su infraestructura, un clon digital que envejece, se desgasta y reacciona a las condiciones del mundo real en tiempo real. Eso es un Gemelo Digital, y es mucho más que un modelo 3D estático: es el sistema nervioso central de la infraestructura moderna.

Su aplicación más transformadora se encuentra en la fase de Operaciones y Mantenimiento (O&M). Al utilizar datos en tiempo real, un Gemelo Digital puede simular comportamientos futuros para identificar deficiencias de rendimiento de manera temprana, lo que se traduce en ahorros de costos significativos a lo largo del ciclo de vida del activo. Además, redefine la colaboración, ya que permite que un número ilimitado de personas acceda y visualice el modelo desde cualquier ubicación geográfica, optimizando la comunicación entre equipos.

4. El Mapa y el Edificio Finalmente Hablan el Mismo Idioma



El Gemelo Digital nos da un control sin precedentes sobre el activo individual. Sin embargo, ninguna infraestructura existe en el vacío. Para ser verdaderamente inteligente, el activo debe "entender" su entorno. El último y crucial paso en esta transformación es lograr que el edificio y el mapa finalmente hablen el mismo idioma.

Históricamente, el mundo BIM y el mundo GIS han estado separados, originándose en industrias y mentalidades distintas. BIM fue desarrollado para el sector de Arquitectura, Ingeniería y Construcción (AEC) y maneja información detallada sobre una estructura (en formatos como IFC), mientras que GIS está asociado a la industria geoespacial y proporciona el contexto geográfico (datos demográficos, ambientales, topográficos, en formatos como Shapefile). Esta desconexión causaba ineficiencias y pérdida de datos.

El gran avance ha sido la integración de estos dos sistemas, que permite a los planificadores e ingenieros colocar un proyecto digital detallado dentro de su contexto geográfico real. El principal beneficio es una reducción masiva del riesgo y los retrasos del proyecto. Al analizar datos geoespaciales (como mapas de llanuras de inundación, áreas de expropiación o servicios públicos subterráneos) durante las etapas iniciales, los equipos pueden mitigar los impactos sociales, económicos y ambientales que a menudo causan demoras significativas.

Las ventajas de esta integración se pueden resumir en:

  • Coordinación mejorada de las solicitudes de datos GIS.
  • Flujo de trabajo optimizado para el diseño.
  • Actualizaciones eficientes de los datos de campo.
  • Mayor coherencia entre los datos de GIS y los de diseño.

En definitiva, esta integración conduce a decisiones mejor informadas y empodera a los ingenieros para construir infraestructuras más sostenibles y resilientes.

Conclusión

La fusión de los datos digitales y la infraestructura física ya no es ciencia ficción, sino una realidad palpable que está redefiniendo los cimientos de la ingeniería civil. Desde algoritmos que trazan nuestras rutas hasta clones digitales que las gestionan, y la unión final del modelo con su contexto geográfico, estamos presenciando la construcción de un sistema nervioso digital para nuestro mundo físico. A medida que nuestro mundo físico se refleja cada vez más en el digital, ¿qué nuevas posibilidades para construir un futuro mejor desbloquearemos a continuación?













jueves, 13 de noviembre de 2025

Interoperabilidad Revit - Infraworks



Por Carlos Uzcategui

Interoperabilidad Revit - Infraworks

La interoperabilidad entre Autodesk Revit e InfraWorks es esencial para proyectos BIM exitosos, permitiendo un flujo de trabajo continuo desde el diseño conceptual georreferenciado hasta el modelado detallado.

Aunque existen desafíos técnicos, como la gestión de sistemas de coordenadas y la pérdida de datos, el uso de herramientas como Autodesk Docs, complementos específicos y formatos de archivo adecuados permite superar estos obstáculos.

Flujos de Trabajo

Métodos para transferir modelos bidireccionalmente

Herramientas

Autodesk Docs y complementos especializados

Desafíos

Soluciones para problemas comunes

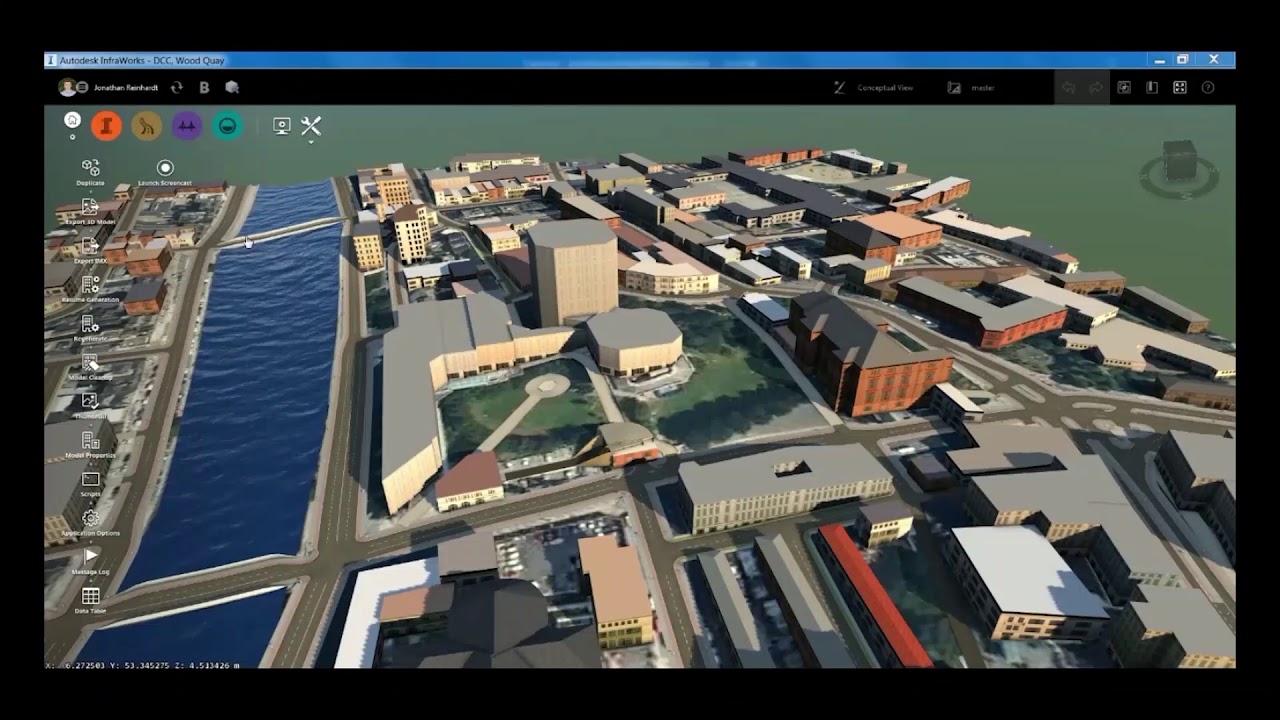

BIM workflow visualization showing Revit and InfraWorks integration

1. Flujos de Trabajo Específicos

La interoperabilidad entre Autodesk Revit e InfraWorks es un pilar fundamental para el éxito de los proyectos de infraestructura y arquitectura que adoptan la metodología BIM. La capacidad de transferir modelos y datos entre estos dos entornos especializados permite a los equipos de diseño trabajar de manera más colaborativa y eficiente.

Flujo de Trabajo Principal: De InfraWorks a Revit

El flujo de trabajo más común consiste en iniciar el proyecto en InfraWorks, aprovechando su capacidad para crear un modelo conceptual del entorno y las infraestructuras propuestas, para luego transferir esta información a Revit para su desarrollo y documentación detallada.

Método 1: Exportación Directa a Revit (.RVT)

Uno de los métodos más directos y eficientes para transferir un modelo desde InfraWorks a Revit es a través de la función "Exportar a Revit" o la exportación directa al formato .RVT. Este flujo de trabajo es particularmente útil cuando se desea mantener una conexión fluida entre el modelo conceptual y su desarrollo detallado.

 Nota: Esta funcionalidad está a menudo integrada con Autodesk Docs, facilitando una colaboración en la nube sin fisuras.

Método 2: Exportación mediante FBX

El formato FBX (Filmbox) es una opción versátil y ampliamente utilizada para el intercambio de geometría 3D entre InfraWorks y Revit. Aunque FBX no es un formato nativo de BIM y no preserva la mayoría de los atributos paramétricos, su principal ventaja radica en su capacidad para transferir geometrías complejas de manera eficiente.

Proceso de exportación paso a paso:
  1. Preparar el modelo en InfraWorks, asegurando que la vista contenga únicamente los elementos necesarios
  2. Acceder a Compartir > Exportar a FBX en la cinta de herramientas
  3. Seleccionar el alcance de la exportación y definir la unidad de medida (se recomiendan metros)
  4. Especificar la ubicación y nombre del archivo de destino

Método 3: Exportación mediante IMX para Estructuras Civiles

Para proyectos que involucran estructuras civiles complejas como puentes, túneles o pasos a desnivel, Autodesk proporciona un flujo de trabajo más especializado que utiliza el formato IMX. Este método está diseñado para preservar una mayor cantidad de información paramétrica y de atributos de las estructuras civiles.

Requisitos previos:

Flujo de Trabajo Inverso: De Revit a InfraWorks

El flujo de trabajo inverso, que consiste en importar modelos de Revit en InfraWorks, es igualmente importante para lograr una colaboración efectiva entre disciplinas. Este proceso permite a los ingenieros civiles y planificadores de InfraWorks contextualizar sus diseños de infraestructura con modelos arquitectónicos detallados.

Importación de Modelos de Revit en InfraWorks

La importación de modelos de Revit en InfraWorks se puede realizar de varias maneras, siendo la más directa la importación del archivo nativo de Revit (.RVT). Sin embargo, para que este proceso sea exitoso, es crucial prestar atención a la configuración del modelo en Revit.

 Importante: Uno de los desafíos más comunes es la correcta alineación del modelo de Revit con el sistema de coordenadas de InfraWorks. Es esencial configurar correctamente el Punto Base del Proyecto y el Punto de Levantamiento en Revit.

Uso de Autodesk Docs para Sincronización Bidireccional

Para proyectos que requieren una colaboración continua y en tiempo real entre equipos de arquitectura e infraestructura, el uso de Autodesk Docs como plataforma central de colaboración ofrece una solución más robusta y eficiente.

 Ventaja clave: Los modelos se almacenan centralizados y están disponibles para todos los miembros del equipo. Cualquier cambio realizado en el modelo de origen se sincronizará automáticamente con la copia en la nube.

2. Intercambio de Datos: Geometría, Atributos y Coordenadas

El núcleo de la interoperabilidad entre Revit e InfraWorks reside en la capacidad de intercambiar datos de manera precisa y eficiente. Este intercambio abarca tres aspectos fundamentales: la geometría, los atributos y las coordenadas.

2.1. Intercambio de Geometría

El intercambio de geometría es el aspecto más visible y fundamental de la interoperabilidad. Se refiere a la transferencia de la forma 3D de los elementos del modelo, desde terrenos y carreteras hasta edificios y estructuras.

FormatoVentajasDesventajasCaso de Uso Principal
.RVT
  • Transferencia directa
  • Elementos como familias modelables
  • Integración con Autodesk Docs
Ajustes manuales para geometrías complejasModelo conceptual a detallado
FBX
  • Buena preservación de geometría
  • Ampliamente soportado
  • Requiere software intermedio
  • Materiales no visibles en NWC
Visualización y coordinación
IMX
  • Datos ricos y paramétricos
  • Conexión dinámica
  • Ideal para estructuras civiles
  • Errores en geometrías complejas
  • Requiere plugin
Proyectos de infraestructura
DWG
  • Formato universal
  • Útil para información 2D
  • Pérdida de información paramétrica
  • No ideal para modelos complejos
Intercambio 2D y datos via Civil 3D

Niveles de Detalle (LOD) en la Transferencia

El nivel de detalle (LOD) es un concepto fundamental en BIM que define el grado de desarrollo y la precisión de un modelo en diferentes etapas del proyecto. Durante la transferencia de modelos entre InfraWorks y Revit, es crucial gestionar adecuadamente el LOD para optimizar el rendimiento.

2.2. Intercambio de Atributos y Metadatos

Más allá de la geometría, la verdadera riqueza de un modelo BIM reside en la información asociada a cada elemento, conocida como atributos o metadatos. Esta información puede incluir propiedades materiales, datos de costos, especificaciones técnicas, información de mantenimiento y mucho más.

Transferencia de Información Paramétrica

El formato IMX es el más eficaz para este propósito, ya que está diseñado específicamente para mantener la parametrización de las estructuras civiles. Al importar un archivo IMX en Revit, los elementos de puente o túnel se convierten en familias de Revit con parámetros editables.

Limitaciones en la Transferencia

A pesite de los avances, la transferencia perfecta de todos los atributos sigue siendo un desafío. Los dos softwares utilizan diferentes esquemas de datos y estructuras de objetos, lo que puede dar lugar a la pérdida o la incorrecta interpretación de ciertos atributos.

2.3. Gestión de Sistemas de Coordenadas

La gestión adecuada de los sistemas de coordenadas es, posiblemente, el aspecto más crítico y, a menudo, el más problemático en la interoperabilidad entre InfraWorks y Revit. Un malentendido o una mala configuración de las coordenadas puede llevar a la desalineación de los modelos, errores de posicionamiento y una coordinación deficiente.

 Sistemas Proyectados

Es fundamental seleccionar un sistema de coordenadas proyectado adecuado (UTM) en lugar de un sistema geográfico como LL84.

 Puntos de Referencia

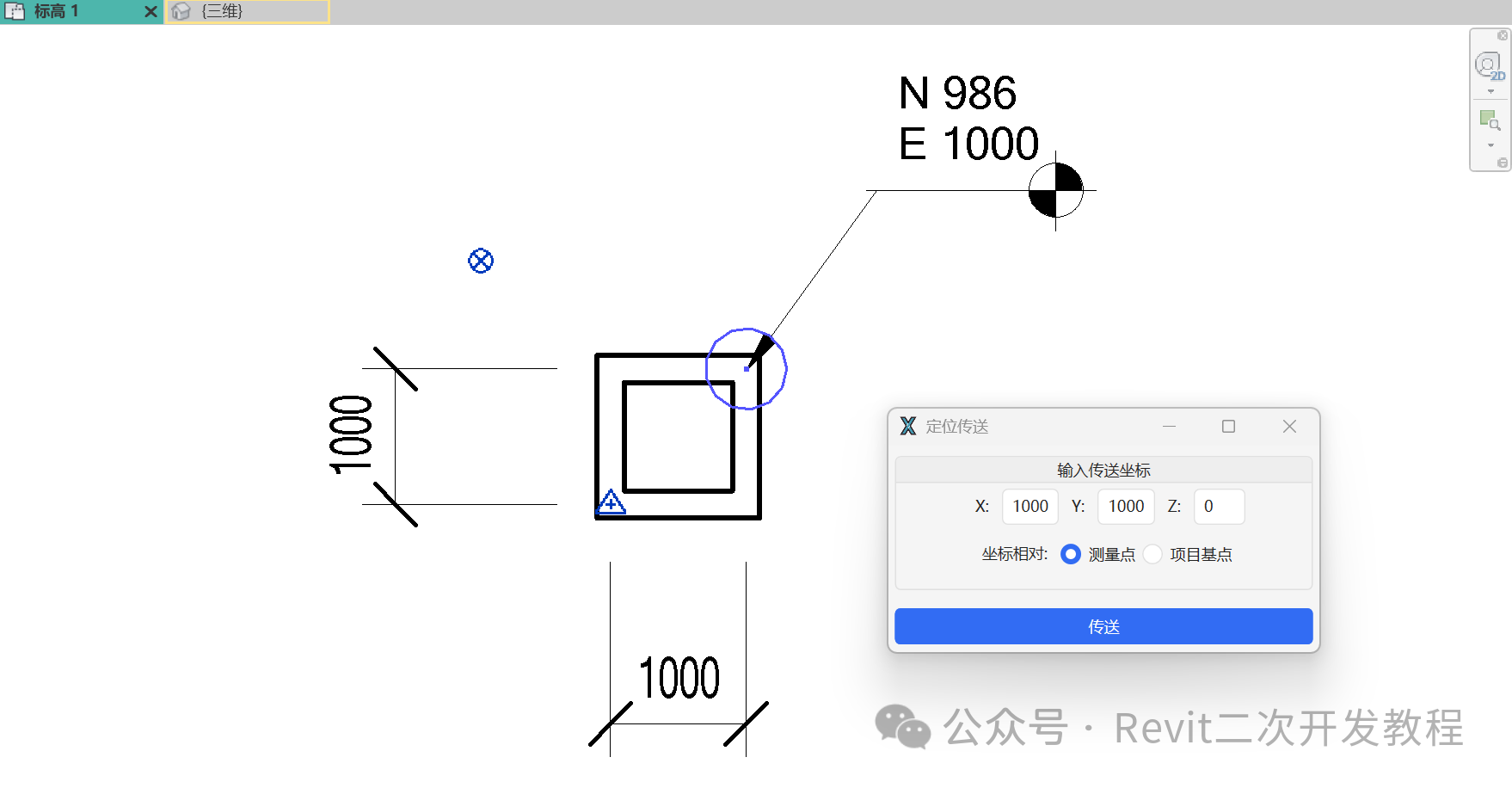

En Revit, la correcta configuración del Punto Base del Proyecto y el Punto de Levantamiento es esencial para una interoperabilidad exitosa.

 Configuración

En InfraWorks, el sistema de coordenadas se realiza al crear el modelo y no puede modificarse posteriormente, por lo que es una decisión crítica.

3. Herramientas y Métodos para Lograr la Interoperabilidad

3.1. Autodesk Docs como Plataforma Central de Colaboración

Autodesk Docs, como parte de la plataforma Autodesk Construction Cloud, se ha convertido en una herramienta indispensable para la colaboración en proyectos BIM. Su función va más allá de ser un simple repositorio de archivos; actúa como un Entorno Común de Datos (CDE) que centraliza toda la información del proyecto.

Control de Versiones

  • Registro completo de cambios
  • Capacidad de revertir versiones
  • Eliminación de archivos desactualizados

Sincronización en la Nube

  • Vinculación directa desde la nube
  • "Única fuente de verdad"
  • Acceso desde cualquier ubicación

3.2. Complementos y Add-ins de Autodesk

Para mejorar aún más la interoperabilidad, Autodesk ofrece una serie de complementos y add-ins que se integran directamente en InfraWorks y Revit, proporcionando funcionalidades específicas para el intercambio de datos.

 "Import Civil Structures" para Revit

Este add-in permite a los usuarios de Revit importar modelos de puentes y túneles creados en InfraWorks de manera directa y eficiente. Los elementos se convierten en familias de Revit con parámetros editables.

 "Publish Civil Structures" desde InfraWorks

Esta herramienta permite a los usuarios enviar el modelo directamente a Revit a través de Autodesk Docs, generando un archivo IMX que contiene toda la información geométrica y paramétrica de la estructura.

3.3. Formatos de Archivo Intermedios

Formato FBX

Ventajas: Preserva jerarquía de objetos, materiales y transformaciones. Ideal para geometrías complejas.

Desventajas: No preserva información paramétrica. Requiere software intermedio para importación en Revit.

Formato IMX

Ventajas: Diseñado específicamente para preservar la inteligencia paramétrica de estructuras civiles.

Desventajas: Uso limitado a flujos de trabajo de estructuras civiles. Requiere complementos específicos.

Formato IFC

Ventajas: Estándar abierto, neutral, no depende de un proveedor específico. Facilita colaboración abierta.

Desventajas: Soporte limitado en InfraWorks y Revit. Puede haber pérdida de atributos específicos.

4. Desafíos Comunes y Cómo Superarlos

A pesar de las mejoras constantes en las herramientas de interoperabilidad, los usuarios de Revit e InfraWorks aún enfrentan una serie de desafíos comunes que pueden afectar la eficiencia y la precisión del flujo de trabajo.

4.1. Desalineación de Coordenadas y Posicionamiento Incorrecto

El problema más persistente y crítico en la interoperabilidad entre Revit e InfraWorks es la desalineación de coordenadas, que resulta en modelos importados en la ubicación incorrecta, con una escala errónea o una rotación inesperada.

Procedimiento de Configuración Manual
  1. Identificar el origen interno en Revit y anotar coordenadas X, Y, Z
  2. Acceder a "Configuración" del modelo en InfraWorks
  3. En "Ubicación geográfica", seleccionar el sistema de coordenadas
  4. Introducir valores X, Y, Z del origen de Revit
  5. Calcular rotación Z: 360° - (ángulo al norte real de Revit)

4.2. Problemas de Visualización y Importación

Más allá de los problemas de coordenadas, los usuarios enfrentan desafíos relacionados con la visualización y la importación de los modelos, como la importación de vistas parciales o dificultades con modelos compartidos en la nube.

Importación de Vistas 3D Recortadas

Un problema reportado es que solo se importa una vista 3D recortada en lugar del modelo completo, incluso cuando se ha creado una vista específica "navis".

Solución: Revisar configuración de publicación en Revit, eliminar vistas no deseadas, asegurar que la vista deseada esté activa y guardada.

Dificultades con Modelos Compartidos en la Nube

Problemas al intentar colocar modelos de Revit que son compartidos en la nube (worksharing cloud models) en InfraWorks, mostrando signos de "Problemas" en los orígenes de datos.

Solución: Verificar permisos de acceso, comprobar publicación correcta en la nube, descargar copia local como alternativa si los problemas persisten.

4.3. Pérdida de Datos y Limitaciones

Uno de los desafíos más significativos en cualquier flujo de trabajo de interoperabilidad es la pérdida de información durante la transferencia de datos entre aplicaciones. Este problema es particularmente agudo debido a las diferencias en las estructuras de datos subyacentes.

No Importación de Archivos Vinculados

Al importar un modelo de Revit en InfraWorks, no se importan los archivos vinculados ni las texturas personalizadas aplicadas a los elementos.

Solución: "Unir" o "vincular y desvincular" todos los modelos referenciados en un único archivo de Revit antes de la exportación.

Errores de Conversión en Geometrías Complejas

La conversión incorrecta de geometrías complejas, especialmente formas orgánicas, puede resultar en errores geométricos o pérdida de detalle.

Solución: Simplificar geometría en la aplicación de origen, usar formatos con mejor soporte para geometrías complejas, realizar limpieza manual si es necesario.

5. Casos de Uso en Proyectos Reales

La interoperabilidad entre Revit e InfraWorks no es solo una teoría; es una práctica fundamental en proyectos de infraestructura y arquitectura de todo el mundo. La capacidad de integrar diseños detallados en un contexto geoespacial realista ha demostrado ser invaluable para la toma de decisiones, la detección de conflictos y la comunicación con las partes interesadas.

Caso de Estudio: Proyecto de Puente de Alta Velocidad (2024)

High-speed railway bridge in European landscape

Puente para línea de tren de alta velocidad en entorno montañoso europeo

En un proyecto reciente de un puente para una línea de tren de alta velocidad en Europa, la interoperabilidad entre InfraWorks, Inventor y Revit fue crucial para el éxito del diseño y la construcción. El proyecto requería un puente de gran luz libre con una geometría compleja que se adaptara a un terreno montañoso y a una serie de restricciones ambientales.

Flujo de Trabajo Aplicado

Flujo de trabajo BIM para el proyecto de puente de alta velocidad

Desafíos Encontrados

  • Coordinación de sistemas de coordenadas entre tres aplicaciones
  • Transferencia de geometría compleja desde Inventor a Revit
  • Gestión de archivos vinculados en Revit al importar a InfraWorks

Soluciones Implementadas

  • Establecer sistema de coordenadas proyectado común desde el inicio
  • Uso de formato DWG como intermediario con limpieza manual
  • "Unir" todos los modelos referenciados en un único archivo

Resultados y Beneficios del Uso de la Interoperabilidad BIM

Reducción del 20% en tiempo de diseño

Eliminación de recreación manual y detección temprana de conflictos

Mejora en comunicación

Visualización realista facilitó aprobación del diseño

Cuantificación precisa

Planificación de construcción más eficiente

6. Ejercicios Prácticos Paso a Paso

Para dominar la interoperabilidad entre Revit e InfraWorks, es esencial poner en práctica los conceptos y flujos de trabajo teóricos. A continuación, se presentan una serie de ejercicios prácticos paso a paso que cubren los escenarios más comunes de intercambio de datos.

Ejercicio 1: Exportar un Modelo de InfraWorks a Revit usando FBX

Este ejercicio guía al usuario a través del proceso de exportar un modelo conceptual de InfraWorks a Revit utilizando el formato FBX. Este método es ideal para transferir geometría de referencia, como terreno o edificaciones circundantes, para su uso en el diseño arquitectónico.

Preparación del Modelo en InfraWorks

  1. Abra su proyecto de InfraWorks
  2. En el panel de visualización, asegúrese de que solo estén activas las capas que desea exportar (por ejemplo, "Terreno" y "Edificios")
  3. Navegue hasta la vista que desea exportar y ajuste el nivel de detalle según sea necesario
  4. Guarde el proyecto
Autodesk InfraWorks interface showing terrain and building layers

Configuración de la Exportación FBX

  1. Vaya a la cinta de opciones "Presentar/Compartir" y haga clic en "Exportar modelo 3D (FBX)"
  2. En el cuadro de diálogo de exportación, seleccione el alcance deseado (por ejemplo, "Archivo único")
  3. En la sección "Desplazamiento", establezca los valores de X, Y, Z a 0 y el "Origen" a "Usuario definido"
  4. Seleccione la unidad de medida (se recomienda "Metros")
  5. Especifique la ubicación y el nombre del archivo de destino y haga clic en "Exportar"

 Consejo: Establecer el desplazamiento en 0 es crucial para una correcta alineación en Revit. Esto asegura que el origen del modelo se mantenga consistente entre ambas aplicaciones.

Importación y Verificación en Revit

  1. Abra su proyecto de Revit
  2. Vaya a la cinta de opciones "Insertar" y haga clic en "Importar CAD"
  3. En el cuadro de diálogo de importación, seleccione el archivo FBX que acaba de exportar
  4. Asegúrese de que la unidad de importación coincida con la de exportación (Metros)
  5. En "Posicionamiento", seleccione "Origen a origen"
  6. Haga clic en "Abrir" para importar el modelo
  7. Verifique la posición y la escala del modelo importado en una vista 3D

Ejercicio 2: Importar un Modelo de Revit a InfraWorks con Alineación Correcta

Este ejercicio cubre el proceso de importar un modelo de Revit a InfraWorks, con un enfoque especial en la correcta alineación de coordenadas para evitar problemas de posicionamiento.

Configuración del Sistema de Coordenadas en Revit

  1. Abra su proyecto de Revit
  2. Active la visibilidad de los puntos de emplazamiento (Vista > Visibilidad/Gráficos)
  3. Utilice la herramienta "Cota de coordenadas de punto" para anotar las coordenadas (X, Y, Z) del Origen interno
  4. Anote también el ángulo al norte verdadero del Punto base del proyecto
  5. Guarde el proyecto
Revit interface showing coordinate system setup and project points

Proceso de Importación en InfraWorks

  1. Abra su proyecto de InfraWorks
  2. En el panel "Fuentes de datos", haga clic en "Agregar fuente de datos de archivo"
  3. Seleccione "Autodesk Revit" y navegue hasta su archivo .RVT
  4. Haga clic en "Abrir" para iniciar el proceso de importación

 Importante: Asegúrese de que su modelo de InfraWorks utilice un sistema de coordenadas proyectado compatible con el sistema utilizado en Revit.

Ajuste Manual de Posición y Rotación

  1. Una vez que el modelo aparezca en la lista de fuentes de datos, haga clic en "Configurar"
  2. En la ficha "Ubicación geográfica", seleccione el sistema de coordenadas de su proyecto
  3. En el grupo "Posición", introduzca las coordenadas X, Y, Z del origen interno de Revit
  4. Para la rotación Z, calcule el valor con la fórmula: 360° - (ángulo al norte real de Revit)
  5. Aplique los cambios y verifique la posición del modelo en la escena de InfraWorks

 Ejemplo de cálculo: Si el ángulo al norte en Revit es 49.43°, el valor a introducir en InfraWorks sería 310.57° (360° - 49.43°).

Ejercicio 3: Utilizar la Función "Exportar a Revit" desde InfraWorks

Este ejercicio demuestra cómo utilizar la función "Exportar a Revit" para transferir un modelo conceptual de InfraWorks a Revit de manera directa, aprovechando la integración con Autodesk Docs.

Activación y Uso de la Herramienta

  1. Abra su proyecto de InfraWorks
  2. Seleccione el modelo o los elementos que desea exportar a Revit
  3. Vaya a la cinta de opciones "Presentar/Compartir" y haga clic en "Exportar a Revit"
  4. Si aún no lo ha hecho, inicie sesión en su cuenta de Autodesk
  5. Seleccione el proyecto de Autodesk Docs donde desea guardar el modelo exportado
  6. Haga clic en "Exportar"

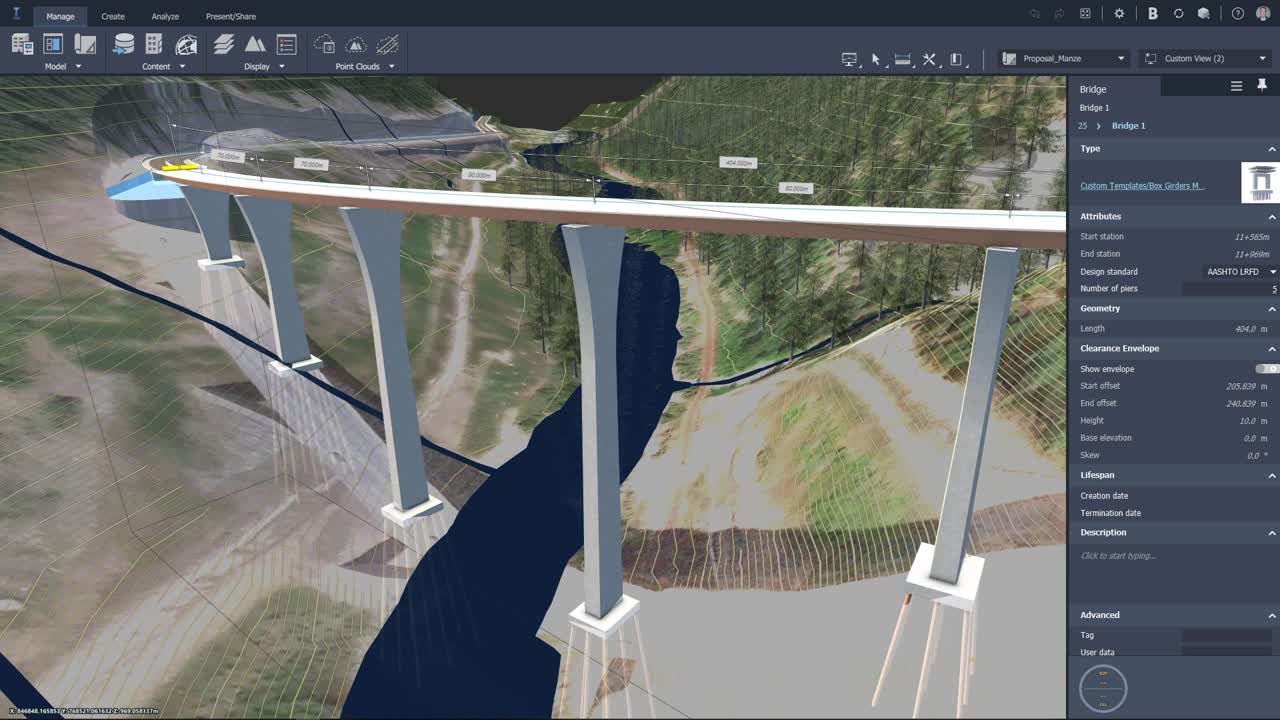

Autodesk InfraWorks software interface showing export to Revit option

Gestión del Modelo en Autodesk Docs

  1. Abra su navegador web y acceda a Autodesk Docs
  2. Navegue hasta el proyecto que seleccionó en el paso anterior
  3. Verifique que el archivo .RVT exportado esté disponible en la carpeta de destino
  4. Puede compartir el enlace al archivo con otros miembros del equipo

Apertura y Continuación en Revit

  1. Abra Revit
  2. En la pantalla de inicio, seleccione "Abrir" y luego "Autodesk Docs"
  3. Navegue hasta el proyecto y el archivo .RVT que exportó desde InfraWorks
  4. Haga clic en "Abrir" para comenzar a trabajar en el modelo detallado en Revit
  5. Aproveche la geometría y el contexto importados para desarrollar su diseño

Ventajas de este método

Transferencia Directa

Sin necesidad de formatos intermedios

Integración con Docs

Colaboración en la nube sin fisuras

Sincronización

Actualizaciones automáticas disponibles

Conclusiones y Recomendaciones

La interoperabilidad entre Autodesk Revit e InfraWorks representa una oportunidad transformadora para los proyectos de infraestructura y arquitectura. A través de los flujos de trabajo, herramientas y soluciones presentadas en esta guía, los equipos de diseño pueden lograr una colaboración más efectiva y eficiente.

Claves del Éxito

  • Planificar cuidadosamente el flujo de trabajo desde el inicio del proyecto
  • Comprender las limitaciones de cada método de intercambio
  • Aplicar las mejores prácticas para garantizar una colaboración fluida

Recomendaciones

  • Utilizar sistemas de coordenadas proyectados desde el inicio
  • Aprovechar Autodesk Docs como plataforma central de colaboración
  • Instalar y utilizar los complementos especializados de Autodesk

"La clave para el éxito radica en planificar cuidadosamente el flujo de trabajo, entender las limitaciones de cada método y aplicar las mejores prácticas para garantizar una colaboración fluida entre las disciplinas de infraestructura y arquitectura."

EL PODER DE LOS DATOS EN LA INGENIERIA CIVIL

  El poder de los datos en la Ingeniería Civil El poder de los datos en la Ingeniería Civil Fecha: 1 de...
